CNC-bewerkte koelplaat voor batterijen van elektrische voertuigen van aluminium

Detailinformatie

Productbeschrijving

Detailinformatie

Markeren:

CNC-bewerkte koelplaten van aluminium

Plaat voor het thermisch beheer van EV-batterijen

op maat gemaakte koelplaat voor elektrische voertuigen

Productbeschrijving

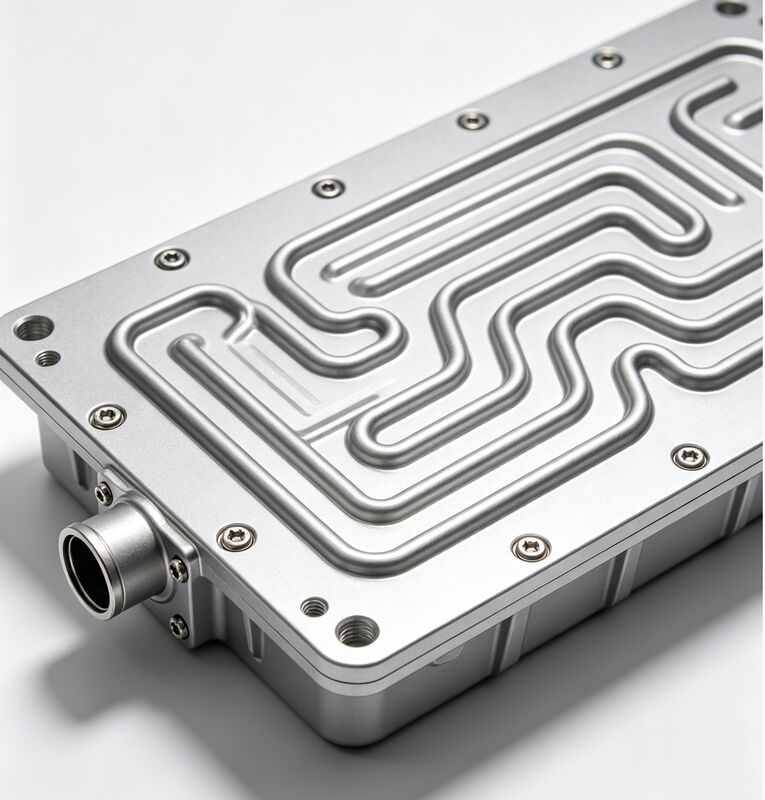

CNC-bewerkte koelplaat voor elektrische voertuigen van aluminium

Precisieontworpen warmtebeheerscomponenten die speciaal zijn ontworpen voor lithium-ionbatterijpakketten in elektrische voertuigen, energieopslagsystemen en hybride elektrische voertuigen.Deze koelingsplaten zijn voorzien van complexe interne koelmiddelkanalen die rechtstreeks in hooggeleidende aluminiumplaten worden bewerkt, die een efficiënte en gelijkmatige warmteafvoer over de oppervlakken van de batterijcellen biedt om optimale bedrijfstemperaturen te handhaven en de levensduur van de batterij te verlengen.

Belangrijkste kenmerken

Precise interne kanalen:CNC-bewerkte koelvloeistofkanalen met gecontroleerde geometrie voor een geoptimaliseerde stroomverdeling, waarbij een uniforme temperatuur van de batterijcel binnen +/- 2 °C wordt bereikt
Superieure oppervlaktevlakte:Platte vlakheid binnen 0,05 mm zorgt voor maximaal thermisch contactgebied met batterijcellen, waardoor de thermische weerstand op de interface wordt geminimaliseerd
Lichtgewicht ontwerp:Aluminium 6061-T6-constructie met ongeveer een derde van het gewicht van staal, wat bijdraagt tot de algemene gewichtsvermindering van EV's en een groter rijbereik
Complexe stroompatronen:Serpentine, parallelle, multi-zone en aangepaste kanaalconfiguraties bereikt door multi-assige CNC-frees voor geoptimaliseerde thermische prestaties
Batterijkoelmiddel compatibel:Anodiseerde oppervlaktebehandeling biedt langdurige corrosiebestendigheid tegen glycol-waterkoelmiddelen die gewoonlijk worden gebruikt in EV-warmtebeheersystemen

Technische specificaties

Specificatie	Detail
Productnaam	CNC-bewerkte koelplaat voor elektrische voertuigen van aluminium
Materiële opties	Aluminium 6061-T6, Aluminium 5052-H32, Aluminium 3003
Tolerantie	+/- 0,01 mm (kanaaldimensies), 0,05 mm (oppervlaktevlakte)
Diepte van het kanaal	1.5 mm - 8.0 mm (op maat per ontwerp)
Oppervlaktebehandeling	Natuurlijke anodisering, harde anodisering, nikkelplating, precieze lappen
Certificeringen	ISO 9001:2015IATF 16949, RoHS, CE
Levertyd - Prototype	Drie tot zeven dagen.
Levertyd - Productie	7-15 dagen
MOQ	1 stuk (prototype), 100+ (productie)
Oorsprong	Dongguan, China

Toepassingen

Elektrische voertuigen:Koelplaten van batterijpakketten voor elektrische personenvoertuigen, elektrische bedrijfsvoertuigen, elektrische bussen en elektrische vrachtwagenbatterijthermische beheersystemen
Energieopslagsystemen:Koelplaten voor batterij-energieopslag op netniveau, koeling van woningbatterijen met zonne-energie, thermisch beheer van telecom back-upbatterijen, koeling van UPS-batterijen
Hybride elektrische voertuigen:Koelingsplaten voor batterijpakketten voor HEV/PHEV, koeling van energie-elektronica voor omvormersystemen, gecombineerde koeloplossingen voor batterijen en motoren
Elektrische motoren en scooters:Compacte koelplaten voor batterijen voor elektrische voertuigen op twee wielen, lichte koeloplossingen voor batterijpakketten met beperkte ruimte
Electric Marine:Koelplaten voor batterijen voor elektrische schepen en watervaartuigen, corrosiebestendige geanodiseerde koeloplossingen voor batterijsystemen voor schepen
Luchtvaart:Thermisch beheer van batterijen voor elektrische vliegtuigen, koelplaten voor batterijen voor onbemande vliegtuigen, koelsystemen voor batterijen voor commerciële luchtvaart

Waarom Sinbo Precision kiezen

Meer dan 20 jaar ervaring:Opgericht in 2003, IATF 16949 gecertificeerd voor kwaliteitsnormen van de automobielindustrie met uitgebreide ervaring in de productie van EV-onderdelen
Geavanceerde apparatuur:Meer dan 50 CNC-bewerkingscentra, met inbegrip van 5-assige machines van groot formaat voor de productie van volle batterijkoelingsplaten
Kwaliteitsnormen voor de automobielindustriePPAP-documentatie, naleving van IATF 16949, procescontrole van de SPC, volledige traceerbaarheid van materiaal
Vinnige levering:3-7 dagen voor prototypes, 7-15 dagen voor productieorders ter ondersteuning van EV-ontwikkelingstermijnen
Concurrerende prijzen:Fabrieksprijsbepaling geoptimaliseerd voor grote productie van auto's
One-Stop Service:Van DFM-analyse en prototyping tot oppervlaktebehandeling, lekproeven en automobielverpakkingen

Vervaardigingsproces

Ontwerp herziening:Gratis DFM-analyse voor optimalisatie van de kanaalgeometrie, thermische simulatie-invoer, materiaalkeuze en PPAP-planning voor de automobielindustrie
Materiaalkeuze:Aluminium 6061-T6-standaard voor EV-toepassingen, met 5052 en 3003-opties voor gespecialiseerde vereisten
Bewerkingen met precisie:CNC-freeswerk in groot formaat voor batterijplaten van volledige grootte, precisie-kanaalsnijden met gecontroleerde diepte en breedte, bewerking van montagegaten
Kwaliteitscontrole:CMM-dimensionale verificatie, oppervlaktevlakte met een meetinstrument, dieptecontrole van het kanaal, visuele inspectie van de oppervlaktekwaliteit
Oppervlaktebehandeling:Anodisering voor bescherming tegen corrosie door koelmiddelen, precieze lappering voor vlakheid van de interface, optionele nikkelplating voor een betere duurzaamheid
Leekonderzoek en verpakking:Tests voor drukverlies en lekkage beschikbaar, beschermende verpakkingen voor de automobielindustrie, leveringsondersteuning op tijd

Vaak gestelde vragen

Wat is uw minimale orderhoeveelheid?

We accepteren prototype-orders van 1 stuk voor EV-ontwikkelingsprogramma's.

Kunt u de IATF 16949-documentatie verstrekken?

Ja, we zijn IATF 16949 gecertificeerd en leveren PPAP-documentatie, controleplannen, PFMEA en SPC-gegevens voor automobielkwalificatie.

Wat is de maximale afkoelplaat die u kunt bewerken?

Onze grootformaat CNC-machines verwerken platen tot 1500 mm x 800 mm, die de meeste EV-batterijconfiguraties dekken.

Zorg je voor lekonderzoek?

Ja, heliumlekken en drukverval testen zijn beschikbaar met gecertificeerde testrapporten voor de kwaliteitseisen van de automobielindustrie.

Wat is de typische doorlooptijd?

Prototype: 3-7 dagen. Kleine batch: 7-15 dagen. Massaproductie: 15-25 dagen, afhankelijk van grootte, complexiteit en oppervlaktebehandeling.

Kun je beide kanten van de koelplaat bewerken?

Ja, we bieden dubbelzijdige bewerking voor koelplaten met kanalen op zowel bovenste als onderste oppervlakken voor dubbelzijdige koeling van batterijen.
